ISW型號臥式離心泵—產品簡述：
ISW臥式離心式管道泵即ISW型單級單吸臥式離心泵，是根據IS單級單吸離心泵的性能參數，在其結構基礎上與一般臥式管道離心泵組合設計而成，解決了聯軸器固有的容易松動的弊端后，性能更加穩定。該系列產品嚴格按照國際IOS2858的條例進行設計制造。此系列產品軸密封選用的是硬質合金機械密封裝置，運行穩定、噪音低、無泄漏。

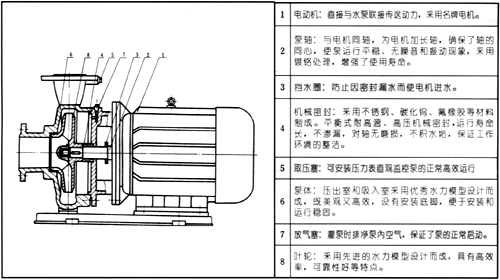

臥式離心泵—ISW型號產品主要特點：
1.運行平穩：保證泵軸的絕對同心度和葉輪優異的動靜平衡。性能卓越，在平穩運行的同時，沒有振動。
2.噪音低：在兩個低噪音的軸承支撐下，平穩運行，除電機微弱響聲，基本沒有噪音。
3.無泄漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
4.結構方便維修：因其卓越的設計結構在更換密封、軸承等部件方便簡單。
5.故障率低：設計合理，關鍵部分采用的是國際一流品質配套。整機無故障工作時間大大提高。

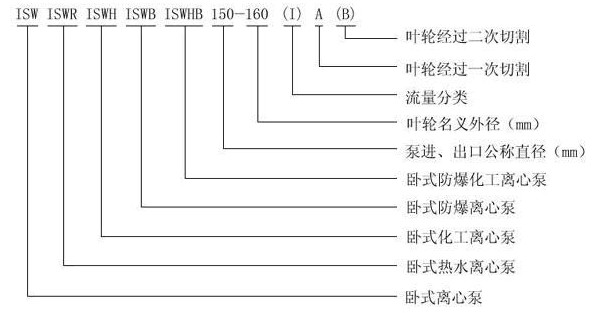

臥式離心泵—ISW型號產品型號意義:
主要用途：
1、ISW臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水管道泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
臥式離心泵—ISW型號特別說明：
7.5KW以下水泵可配隔震墊直接安裝在基礎上。
7.5KW以上時，可與澆鑄基礎直接安裝，亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同ISG泵配套的隔震器的尺寸，與ISG系列中相同規格水泵的隔震器尺寸相同。
臥式離心泵—ISW型號安裝說明：
1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉
輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一
只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。
臥式離心泵—ISW型號工作條件：
1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固本顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
臥式離心泵—ISW型號性能參數
|
泵型號
|
流量
|
揚程
(m)
|
效率
(%)
|
轉速
(r/min)
|
電機功率
(kw)
|
汽蝕佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3.0
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4.0
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4.0
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3.0
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100(I)
|
50
|
13.9
|
12.5
|
73
|
2900
|
3.0
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4.0
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3.0
|
3.0
|
|
80-100A
|
44.7
|
12.5
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4.0
|
3.0
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-160B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-315A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
80-315B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
80-315C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4.0
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
80-315(I)
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
80-315(I)A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
80-315(I)B
|
90
|
25
|
101
|
65
|
2900
|
45
|
4.0
|
|
80-315(I)C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
泵型號
|
流量
|
揚程
(m)
|
效率
(%)
|
轉速
(r/min)
|
電機功率
(kw)
|
汽蝕佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
100-100
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
100-100A
|
89
|
47
|
10
|
74
|
2900
|
4.0
|
4.5
|
|
100-125
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
100-125A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
100-160
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
100-160A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
100-160B
|
86.5
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
100-200
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
100-200A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
100-200B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
100-250
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
100-250A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
100-250B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
100-315
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-315A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
100-315B
|
90
|
25.0
|
101
|
65
|
2900
|
45
|
4.0
|
|
100-315C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
125-100
|
160
|
44.4
|
12.5
|
82
|
2900
|
11
|
4.0
|
|
125-100A
|
143
|
39.7
|
10
|
77
|
2900
|
7.5
|
4.0
|
|
125-125
|
160
|
44.4
|
20
|
80
|
2900
|
15
|
4.0
|
|
125-125A
|
143
|
39.7
|
16
|
77
|
2900
|
11
|
4.0
|
|
125-160
|
160
|
44.4
|
32
|
78
|
2900
|
22
|
4.0
|
|
125-160A
|
150
|
41.7
|
28
|
76
|
2900
|
18.5
|
4.0
|
|
125-160B
|
138
|
38.3
|
24
|
73
|
2900
|
15
|
4.0
|
|
125-200
|
160
|
44.4
|
50
|
77
|
2900
|
37
|
5.5
|
|
125-200A
|
150
|
41.7
|
44
|
76
|
2900
|
30
|
5.5
|
|
125-200B
|
138
|
38.3
|
37.5
|
75
|
2900
|
30
|
5.5
|
|
125-250
|
160
|
44.4
|
80
|
75
|
2900
|
55
|
5.0
|
|
125-250A
|
150
|
41.7
|
70
|
74
|
2900
|
45
|
5.0
|
|
125-250B
|
138
|
38.3
|
60
|
73
|
2900
|
37
|
5.0
|
|
125-315
|
160
|
44.7
|
125
|
70
|
2900
|
90
|
5.0
|
|
125-315A
|
150
|
41.7
|
110
|
70
|
2900
|
75
|
5.0
|
|
125-315B
|
143
|
39.7
|
100
|
69
|
2900
|
75
|
5.0
|
|
125-315C
|
134
|
37.2
|
88
|
67
|
2900
|
55
|
5.0
|
|
150-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
150-200A
|
176
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
150-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
150-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
150-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
150-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
150-315A
|
187
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
150-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
150-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
150-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
150-400B
|
174
|
48.3
|
38
|
73
|
1450
|
30
|
3.5
|
|
150-400V
|
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
|
150-250(I)
|
200
|
55.6
|
80
|
76
|
2900
|
75
|
4.5
|
|
150-250(I)A
|
187
|
51.9
|
70
|
75
|
2900
|
55
|
4.5
|
|
150-250(I)B
|
173
|
48.1
|
60
|
74
|
2900
|
45
|
4.5
|
|
150-315(I)
|
200
|
55.6
|
125
|
73
|
2900
|
111
|
4.5
|
|
150-315(I)A
|
187
|
51.9
|
110
|
72
|
2900
|
90
|
4.5
|
|
150-315(I)B
|
173
|
48.1
|
95
|
70
|
2900
|
75
|
4.
|
|
泵型號
|
流量
|
揚程
(m)
|
效率
(%)
|
轉速
(r/min)
|
電機功率
(kw)
|
汽蝕佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
200-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
200-200A
|
179
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
200-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
200-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
200-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
200-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
200-315A
|
189
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
200-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
200-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
200-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
200-400B
|
174
|
48.6
|
38
|
73
|
1450
|
30
|
3.5
|
|
200-400C
|
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
|
200-200(I)
|
400
|
111.1
|
12.5
|
80
|
1450
|
22
|
4.0
|
|
200-200(I)A
|
358
|
99.4
|
10
|
73
|
1450
|
18.5
|
4.0
|
|
200-250(I)
|
400
|
111.1
|
20
|
80
|
1450
|
30
|
4.0
|
|
200-250(I)A
|
358
|
99.4
|
16
|
78
|
1450
|
22
|
4.0
|
|
200-250(I)B
|
322
|
89.4
|
13
|
75
|
1450
|
18.5
|
4.0
|
|
200-315(I)
|
400
|
111.4
|
32
|
80
|
1450
|
55
|
4.0
|
|
200-315(I)A
|
374
|
103.9
|
28
|
79
|
1450
|
45
|
4.0
|
|
200-315(I)B
|
346
|
96.1
|
24
|
78
|
1450
|
37
|
4.0
|
|
200-400(I)
|
400
|
111.4
|
50
|
81
|
1450
|
75
|
4.0
|
|
200-400(I)A
|
374
|
103.9
|
44
|
80
|
1450
|
75
|
4.0
|
|
200-400(I)B
|
346
|
96.1
|
38
|
78
|
1450
|
55
|
5.0
|
|
200-400(I)C
|
320
|
88.9
|
32
|
76
|
1450
|
45
|
5.0
|
|
300-235
|
720
|
200
|
18
|
81
|
970
|
55
|
5.0
|
|
300-235A
|
607
|
182.5
|
15
|
79
|
970
|
45
|
5.0
|
|
300-235B
|
600
|
167.0
|
12.5
|
77
|
970
|
37
|
5.0
|
|
300-300
|
720
|
200
|
28
|
81
|
970
|
75
|
5.0
|
|
300-300A
|
666
|
185
|
24
|
80
|
970
|
75
|
5.0
|
|
300-300B
|
623
|
173.1
|
21
|
79
|
970
|
55
|
5.0
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90
|
5.0
|
|
300-235(I)
|
1080
|
300
|
40
|
82
|
1450
|
160
|
5.5
|
|
300-235(I)A
|
965
|
268.1
|
32
|
80
|
1450
|
132
|
5.5
|
|
300-250
|
720
|
200
|
20
|
83
|
1450
|
55
|
6.0
|
|
300-250A
|
600
|
166
|
17
|
81
|
1450
|
45
|
6.0
|
|
300-300
|
720
|
200
|
28
|
82
|
1480
|
75
|
5.0
|
|
300-300A
|
600
|
166
|
24
|
80
|
1480
|
75
|
5.0
|
|
300-300B
|
540
|
150
|
21
|
78
|
1480
|
55
|
5.0
|
|
300-315
|
720
|
200
|
32
|
84
|
1480
|
90
|
4.5
|
|
300-315A
|
650
|
180
|
28
|
80
|
1480
|
75
|
4.5
|
|
300-315B
|
580
|
161
|
24
|
78
|
1480
|
55
|
4.5
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132.0
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110.0
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90.0
|
5.0
|
|
300-390
|
720
|
200
|
18
|
81
|
980
|
55
|
5.0
|
|
300-390A
|
600
|
167
|
15
|
79
|
980
|
45
|
5.0
|
|
300-390B
|
540
|
150
|
12.5
|
77
|
980
|
37
|
5.0
|
|
300-400
|
600
|
166
|
50
|
78
|
1480
|
110
|
5.0
|
|
300-480
|
720
|
200
|
28
|
81
|
980
|
75
|
5.0
|
|
300-480A
|
600
|
166
|
24
|
80
|
980
|
75
|
5.0
|
|
300-480B
|
540
|
150
|
21
|
79
|
980
|
55
|
5.0
|
|
350-235
|
800
|
222
|
12.5
|
83
|
1480
|
37
|
4.5
|
|
350-300
|
800
|
222
|
20
|
82
|
1480
|
55
|
4.5
|
|
350-315
|
800
|
222
|
32
|
84
|
1480
|
90
|
4.5
|
|
350-400
|
800
|
222
|
50
|
83
|
1480
|
160
|
4.5
|
|
400-300
|
1080
|
300
|
20
|
78
|
1480
|
90
|
6.0
|
|
400-315
|
1080
|
300
|
32
|
76
|
1480
|
132
|
6.0
|
|
500-300
|
1200
|
333
|
20
|
80
|
1480
|
110
|
6.0
|
|
500-315
|
1200
|
222
|
32
|
78
|
1480
|
160
|
6.0
|
永嘉縣泉達泵閥制造有限公司專業生產——質量保證，廠家直銷。
感謝訪問泉達，我公司主要生產管道泵，自吸泵，排污泵等產品
相關管道離心泵：
熱水管道泵SGR型 ISG管道離心泵 GDL立式多級管道泵 SG管道增壓泵 臥式熱水管道離心泵ISWR型
臥式管道離心泵ISWD型 ISW臥式管道離心泵 ISWD低轉速靜音臥式管道泵 IRG熱水管道泵 IHW不銹鋼管道泵
ISWR熱水管道泵 IHGB不銹鋼防爆管道泵 ISWHB臥式不銹鋼防爆管道泵 汽油柴油防爆管道泵 ISWH臥式不銹鋼管道離心泵 煤礦專用防爆管道泵SGB型 ISWB防爆管道離心泵 ISGB立式防爆管道離心泵 IHG不銹鋼管道泵
產品名稱：
